一開始在學習 TPU 的架構時,我對於規格說明上切片 (slice) 是 4x4x4、8x16、16x16 這類的數字感到困惑……當下冒出一連串疑問:為什麼是「幾乘幾」?這些數字是矩陣乘法的維度嗎?為什麼 GPU 的世界好像不用管這些,TPU 卻要把拓撲搞得這麼複雜?

之前在 AI 有意識嗎?為什麼 ChatGPT 這麼好用卻常一本正經地出錯 1 拆解過 LLM 的本質:一台用矩陣運算做機率預測的機器。這篇想往硬體再挖一層:當矩陣大到一顆晶片裝不下時,Google 是怎麼把一個數學問題,變成一座機房的接線問題?

結論在前:TPU slice 的「幾乘幾」(例如 4x4x4 或 8x16)指的是晶片在機房網路中的物理排列拓撲,不是矩陣乘法在數學上的切分方式。這兩者是兩個不同層次的問題,中間由 XLA 編譯器負責對應。而 TPU 之所以選擇 2D/3D 環面(torus)拓撲,而不是像 GPU 叢集那樣蓋一座昂貴的交換機網路,本質上是一個成本與複雜度的取捨:Google 用軟體與編譯器的複雜度,換取硬體規模化時的極致性價比。

TL;DR:四個核心判斷

作為我個人的閱讀與消化筆記,本篇討論以下內容:

  • 深度學習的本質是矩陣乘法:神經網路在前向與反向傳播時,多數計算都可化為矩陣運算,這也正是 TPU 把整顆晶片押注在「脈動陣列」上的原因。
  • Slice 的「幾乘幾」是晶片接線圖,不是矩陣切分:4x4x4 描述的是 64 顆晶片的 3D 網格排列;矩陣怎麼切、切給誰算,是 XLA 編譯器把邏輯網格「貼」到物理拓撲上的結果。
  • TPU 不是「完全沒有交換機」:機櫃內的 cube 用銅纜直連,cube 之間其實靠 OCS(光學電路交換)串接。真正省下的是昂貴的電子封包交換機,OCS 與光學元件只佔整體系統成本不到 5%。
  • GPU 的複雜拓撲沒有消失:GPU 叢集把複雜度藏進硬體帳單(NVSwitch、InfiniBand 胖樹等拓撲架構)裡,而這些硬體元件在資料中心往往成本高昂。TPU 則省下這部分硬體開銷,把複雜度交給 XLA 編譯器與工程師。

為什麼深度學習離不開矩陣乘法?

在以神經網路構建的深度學習中,每一層本質上是「一組輸入乘上一組權重,再加總」的線性變換,再接一個非線性啟動函數:每個神經元把上一層的輸出各自乘上權重、相加、過一個非線性函數。當你把一整層神經元、一整批(batch)資料同時考慮進來,這些成千上萬個「乘法加總」就能自然地打包成一個矩陣乘法

---
config:
  layout: dagre
  flowchart:
    curve: linear
    nodeSpacing: 15
    rankSpacing: 110
---
flowchart LR
    subgraph IN["輸入層(上一層的輸出)"]
        x1(("x1"))
        x2(("x2"))
        x3(("x3"))
    end
    subgraph HID["隱藏層神經元"]
        h1(("h1"))
        h2(("h2"))
        h3(("h3"))
        h4(("h4"))
    end
    subgraph OUT["輸出層(傳給下一層)"]
        y1(("y1"))
        y2(("y2"))
    end
    x1 --> h1 & h2 & h3 & h4
    x2 --> h1 & h2 & h3 & h4
    x3 --> h1 & h2 & h3 & h4
    h1 --> y1 & y2
    h2 --> y1 & y2
    h3 --> y1 & y2
    h4 --> y1 & y2

圖中每一條箭頭都代表一次「乘上權重」:一個神經元的輸出,就是所有進入箭頭的加權總和再過一個非線性函數。把一整層的箭頭合起來看,就是輸入向量乘上權重矩陣;再把一整批資料疊起來,就是一個完整的矩陣乘法 X × W。

打包成矩陣有兩個巨大的工程好處:

  1. 平行化:矩陣乘法裡的大量乘加運算彼此獨立,可以交給成千上萬個運算單元同時做,完美匹配 GPU / TPU 這類高度平行運算的硬體。
  2. 資料重用:矩陣乘法中同一筆資料會被多次使用,硬體可以讓資料在晶片內部流動、重複利用,減少昂貴的記憶體存取。在現代晶片中,搬動資料的能耗往往遠高於計算本身。

從 Transformer 到今天的 LLM,底層跑的幾乎都是同一件事:把 attention、前饋網路全部化約成一連串巨大的矩陣乘法。

flowchart LR
    A["神經網路的一層<br>數千個神經元 × 數千維輸入"] --> B["打包成矩陣乘法<br>輸入矩陣 X × 權重矩陣 W"]
    B --> C["高度平行的硬體<br>GPU / TPU 一次算數萬個乘加"]
    C --> D["資料在晶片內流動重用<br>減少記憶體搬運與能耗"]

TPU 的心臟:脈動陣列 MXU

TPU(Tensor Processing Unit)是 Google 為此打造的專用晶片,主要任務是執行矩陣運算,也就是大量的乘法與累加。它內建數千甚至上萬個彼此直連的乘加器,組成一個大型的實體運算陣列。

它的核心是 MXU(Matrix Multiply Unit,矩陣乘法單元),採用一種叫「脈動陣列」(systolic array)的設計 2

可以把脈動陣列想像成一條精心編排的工廠流水線:權重先被「預載」進一個二維的運算單元網格裡固定不動,輸入資料像水流一樣從側面一波波流進去,每個運算單元做完「乘法 + 累加」就把結果往下傳。資料在網格裡規律地「脈動」,不需要反覆讀寫記憶體——這正是它比通用處理器省電又高效的原因。

TPU 主機會將資料串流至饋入(infeed)佇列。TPU 再從饋入佇列載入資料,並將其儲存到高頻寬記憶體(HBM)。計算完成後,TPU 會把結果寫入饋出(outfeed)佇列;接著,TPU 主機從饋出佇列讀取結果,並儲存在主機記憶體中。若要執行矩陣運算,TPU 會將參數從 HBM 載入矩陣乘法單元(MXU)。

各世代 TPU 的 MXU 規格與拓撲如下 2 3 4 5 6 7 8 9

世代 MXU 規格 網路拓撲 規模 定位
v1(2015) 256x256(INT8) 單晶片 推論
v2–v3 128x128(BF16) 2D torus v3 Pod 最多 1024 顆 訓練
v4(2021) 128x128,每個 TensorCore 有 4 顆 MXU 3D torus + OCS Pod 4096 顆 訓練旗艦
v5e 128x128 2D torus 單一 slice 最多 256 顆 高性價比訓練與推論
v5p 128x128 3D torus + OCS Pod 8960 顆,最大 slice 16x16x24 = 6144 顆 效能旗艦
v6e(Trillium) 256x256 2D torus 單一 Pod 256 顆 峰值運算比 v5e 高 4.7 倍
v7(Ironwood / TPU7x,2025) 256x256 3D torus + OCS Superpod 9216 顆(另有 256 顆配置) 推論時代旗艦,FP8 峰值 42.5 ExaFLOPS/superpod
v8(TPU 8t / 8i,2026 發表) 尚未公開 8i 採新 Boardfly 拓撲;其餘細節尚未完整公開 尚未正式開放 首度分家:8t 專攻訓練、8i 專攻低延遲推論

這張表有兩個值得注意的細節:

  • MXU 的邊長從 v2 到 v5p 一直維持 128x128,到了第六代 Trillium(v6e)才擴大為 256x256,並由第七代 Ironwood(TPU7x)延續。邊長翻倍,意味著每個時脈週期的乘加運算量變成四倍 2 7 10
  • 這個數字對寫程式的人有實際意義:要餵飽 MXU,矩陣維度最好是 128 的倍數(v6e / TPU7x 上是 256),否則硬體會自動補零(padding),等於花同樣的時間算一堆零 10 11

再看最新兩代的走向:

  • 第七代 Ironwood(TPU7x,2025)延續 v5p 的 3D torus + OCS 路線,單一 superpod 直上 9,216 顆晶片、FP8 峰值算力 42.5 ExaFLOPS,更大規模則交給資料中心網路(DCN)串接多個 superpod 8 12 13
  • 2026 年 Cloud Next 發表的第八代則首次拆成兩顆專用晶片:訓練用的 TPU 8t 與低延遲推論用的 TPU 8i;8i 則針對 AI agent 工作負載引入新的「Boardfly」拓撲,用直連光路把晶片間通訊的跳數從 16 跳降到 7 跳 9 14

訓練與推論的通訊模式不同,最佳拓撲也開始分道揚鑣,拓撲不是教條,而是跟著工作負載演化的成本工程,這正是本文主軸的最好註腳。

Slice 是什麼?晶片的「座位表」,不是矩陣的切法

理解了單顆晶片,接下來就是本文最容易搞混的地方。當你在 Google Cloud 租用一個 TPU slice,例如 v5e 的 8x16,這個「8x16」的意思是:128 顆晶片在機房裡排成 8 行 16 列的二維網格,每顆晶片只和上下左右的鄰居用高速通道(ICI,晶片間高速互連)直連 5

(實際運行負載的範例可以參考 GKE AI 系列:在 TPU 上用 JAX 跑第一個訓練工作 15

2D Torus 拓撲示意:以 4×4 slice 為例,每個方塊是一顆 TPU 晶片;實線是和上下左右鄰居的 ICI 直連,虛線是每行每列頭尾相接的「環繞」連線(8×16 同理,只是網格更大)

2D Torus 拓撲示意:以 4×4 slice 為例,每個方塊是一顆 TPU 晶片;實線是和上下左右鄰居的 ICI 直連,虛線是每行每列頭尾相接的「環繞」連線(8×16 同理,只是網格更大)

上圖用 4x4 縮小示意:每顆晶片只和上下左右的鄰居直連,而每一行、每一列的頭尾再用環繞連線相接,這就是下一段要講的「環面」(torus)。

這條晶片間的高速通道叫 ICI(Inter-Chip Interconnect)。3D 拓撲的晶片(v4、v5p)有 6 個 ICI 連接埠,朝 ±X、±Y、±Z 六個方向各接一個鄰居;2D 拓撲的晶片(v5e、v6e)則有 4 個,接上下左右 4 11。網格的頭尾再繞回來相接,就成了「環面」(torus),像把一張棋盤捲成甜甜圈,讓最邊緣的晶片也不會變成孤島。

這樣設計的首要考量是降低延遲,但也連帶幾個好處:

  • 每顆晶片的「出入口」固定,布線成本可控:每顆晶片只需要幾個 ICI 埠(2D 是 4 個、3D 是 6 個),硬體設計能標準化量產;擴到更大規模時,不必把每顆晶片都接到昂貴的交換機(例如 Nvidia 採用 NVSwitch + 特殊的 NVLink 專線達到 GPU-GPU 之間高速的通訊)。
  • 通訊距離隨維度下降:在環面上,任兩點之間的最遠距離大約是各維度長度的一半相加;從 1D 拉長線,改成 2D/3D 後,最壞情況的跳數(hop)會顯著下降,集體通訊(collectives)更容易跑出穩定帶寬和低延遲。
  • 集體通訊有「天然路徑」:All-Reduce、All-Gather 這類操作可以沿著環面執行 ring / mesh 演算法,把資料像接力一樣繞一圈(或繞多圈)就完成同步,對深度學習這種規律工作負載特別友善。

但這樣的設計也意味軟體層通常需要管理 TPU 複雜的拓撲網路。在 GPU 胖樹(Fat-Tree)或全連接網路裡,你可以比較不用管哪些 GPU 彼此相鄰。但在 TPU slice 的 torus 上,「並行切分」必須對齊晶片的物理相鄰關係。一旦沒對齊,大量通訊就會被塞進長距離路徑、導致任務無法同步,甚至寫出 deadlock 的應用程式,最直接的影響就是 Job 卡住了。

把整個階層由小到大排開:

flowchart TD
    A["TPU 晶片<br>內含 TensorCore 與 MXU"] --> B["Tray 主機板<br>4 顆晶片配 1 台 CPU 主機"]
    B --> C["機櫃 Rack<br>4x4x4 Cube = 64 顆晶片<br>銅纜直連成 3D 網格"]
    C --> D["OCS 光學電路交換<br>把多個 Cube 接成任意大小的 Slice"]
    D --> E["Pod<br>v4: 4096 顆 / v5p: 8960 顆 / v7: 9216 顆"]
    E --> F["跨 Pod:資料中心網路 DCN<br>Multislice 訓練"]

以 TPU v4 為例:基本單位是一個機櫃裡的 4x4x4 cube(64 顆晶片),cube 內部全部用便宜的銅纜直連;要組成更大的 slice 時,再由 OCS 把多個 cube 的光纖接起來。slice 的形狀可以是 4 的倍數的各種組合,例如 4x4x12、4x8x8,甚至不必是 2 的冪次 4 16

順帶一提,v4 的命名如 v4-128 指的是 128 個 TensorCore(每顆晶片有 2 個),實際上就是 64 顆晶片、正好一個 cube。

TPU v4 常見的 slice 拓撲形狀:從 2×2×1(4 顆晶片)到一整個 4×4×4 cube(64 顆晶片) TPU v4 常見的 slice 拓撲形狀:從 2×2×1(4 顆晶片)到一整個 4×4×4 cube(64 顆晶片)

所以,回到開頭的問題:slice 的「幾乘幾」是實際矩陣乘法的分布嗎?

不是。它比較像是晶片的物理座位表。

邏輯網格 vs 物理拓撲:XLA 怎麼把矩陣「貼」到晶片上

訓練大模型時,我們會在邏輯層把運算切分成不同的並行維度,最常見的兩種:

  • 資料並行(Data Parallelism):不同晶片處理不同批次的資料,每輪結束後同步梯度。
  • 模型/張量並行(Tensor Parallelism):單一權重矩陣太大,切成好幾塊分給不同晶片,各算一部分。

在 JAX 裡,這通常表達成一個邏輯網格(mesh),例如把 128 顆晶片宣告成 Mesh(('data', 'model'), (8, 16)):8 路資料並行 × 16 路張量並行 17

關鍵在於:邏輯網格和物理拓撲是兩張不同的圖,由 XLA 編譯器負責把前者「貼」到後者上。因為 ICI 只連鄰居,距離遠的晶片通訊必須一跳一跳穿過中間的晶片 11,編譯器會盡量把「通訊最頻繁的邏輯維度」對應到「物理上相鄰的晶片軸」:

flowchart LR
    subgraph L["邏輯層(數學問題)"]
        A["巨大的矩陣乘法"] --> B["切分成並行維度<br>data = 8, model = 16"]
    end
    subgraph P["物理層(機房接線)"]
        C["8x16 晶片網格<br>ICI 只連上下左右鄰居"]
    end
    B -->|XLA 編譯器對應| C
    C --> D["每顆晶片內部<br>仍由 128x128 或 256x256 的 MXU 運算"]

以 8x16 的 v5e slice 配上 data = 8, model = 16 的邏輯網格為例:編譯器會把 8 路資料並行對應到物理網格的「列」,16 路張量並行對應到「行」。這樣一來,張量並行需要的高頻寬通訊(每一層 forward/backward 都要交換部分結果)就發生在物理相鄰的晶片之間,而資料並行相對低頻的梯度同步(All-Reduce)也能沿著環面高效繞行。

總結這一段:

  • Slice 的乘法(如 8x16):晶片網路的物理接線結構。
  • 矩陣的切分:數學上的張量分片(sharding)維度。
  • 實際運作:XLA 把數學切分「貼」到物理拓撲上,追求最短通訊路徑;而不論外層怎麼切,每顆晶片內部最終仍是由 MXU 的脈動陣列吞吐運算。

為什麼不排成一條線就好?1D 拓撲的物理極限

看到這裡你可能會想:搞 2D、3D 拓撲讓工程師算座位表,有夠複雜,為什麼不簡化成一條線(1D)?

答案很直接:一維在物理上撐不起數千顆晶片的規模。想像把 4096 顆晶片排成一條直線:頭尾兩顆晶片要通訊,資料得穿過中間幾千顆晶片,就算首尾相連成環,最遠也要跳 2048 步。改排成 16x16x16 的 3D 環面呢?任兩顆晶片的最遠距離立刻縮到 24 步(每個維度最多繞 8 步)。維度越高,晶片間的平均通訊距離越短,因此 TPU 的設計依賴純粹的幾何學,達到最高運算和成本效益。

那為什麼 GPU 叢集「感覺」不用管拓撲?因為 GPU 也不是 1D,而是把拓撲藏了起來

比如常見的 NVIDIA DGX 的解決方案,其伺服器內部用 NVSwitch 把 8 顆 GPU 全連接,讓它們像一顆巨大的 GPU;跨伺服器則用 InfiniBand 交換機蓋出胖樹(Fat-Tree)拓撲,例如 DGX SuperPOD 參考架構就是用 Quantum-2 InfiniBand 組成的三層胖樹 18。對軟體來說,所有 GPU 彷彿都掛在同一個大交換中樞下,邏輯上是「平的」。

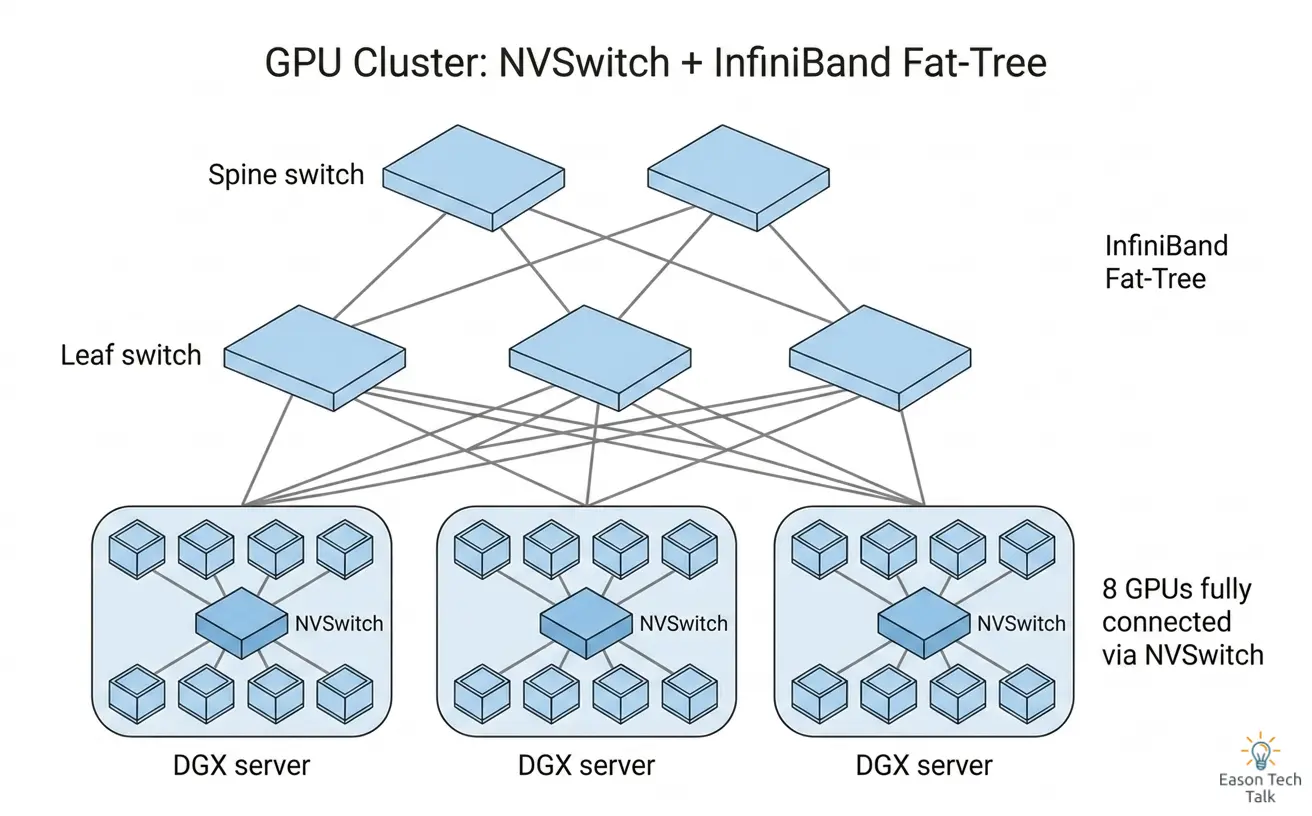

GPU 叢集網路簡化示意:每台 DGX 伺服器內部用 NVSwitch 把 8 顆 GPU 全連接;跨伺服器則由 Leaf 與 Spine 層的 InfiniBand 交換機組成胖樹(Fat-Tree)拓撲,實際的 SuperPOD 使用三層胖樹。

GPU 叢集網路簡化示意:每台 DGX 伺服器內部用 NVSwitch 把 8 顆 GPU 全連接;跨伺服器則由 Leaf 與 Spine 層的 InfiniBand 交換機組成胖樹(Fat-Tree)拓撲,實際的 SuperPOD 使用三層胖樹。

想當然,每種架構都存在一度程度的 trade-off,這類架構最直接的代價是錢。胖樹拓撲要維持任兩點之間的無阻塞頻寬,交換機、光模組、線材的數量隨規模暴增。據估計,網路設備往往佔 GPU 叢集總成本的 15–20%,規模越大比例越可觀 19

TPU 的省錢哲學:ICI + OCS

如果你以為 TPU 完全不用交換機,只要把晶片綁在一起就能擴充,那並不完全正確。更精確的說法是 4

  1. Cube 內(64 顆晶片):晶片透過 ICI 以被動銅纜直連,組成 4x4x4 的 3D 網格;這一層確實沒有交換機,也就是所謂的 glueless 設計。
  2. Cube 之間:靠 OCS(Optical Circuit Switch,光學電路交換)串接;一個 v4 Pod 會用 48 台 OCS 把 64 個 cube(共 4096 顆晶片)連成完整系統。

OCS 和 InfiniBand 這類「電子封包交換機」是完全不同的東西。一般的交換機像郵件分揀中心:每一份經過的資料封包都要被拆開來看一下收件地址,才能決定往哪送,這需要晶片運算,也會增加延遲和耗電。

OCS 則簡單得多:它內部是一片可以轉動角度的微型鏡子陣列(MEMS),工作原理就是把光反射到另一條光纖上,像老式電話總機的接線生把 A 的線直接插到 B 的孔上。光路一旦接好,資料穿過 OCS 時就像走在一條直通的光纖上,全程不拆封包、不看內容。這帶來三個關鍵優勢 4

  • 便宜省電:OCS 與底層光學元件佔整體系統成本不到 5%、功耗不到 3%。
  • 拓撲可重組:不用重新拉線,重新設定光路就能把 slice 組成不同形狀,甚至支援「twisted torus」這種變形拓撲,把環面的接線「扭」一下,讓相距較遠的晶片少繞幾步路,對 all-to-all 通訊更友善;使用者要 4x4x12 就給 4x4x12。
  • 容錯與調度:某個 cube 故障時,光路直接繞過它接上備援 cube;調度器也不必找「連續」的空閒晶片,任選幾個 cube 拼起來就是一個 slice。

把兩種設計哲學放在一起看:

特性 NVIDIA GPU 叢集(NVLink / InfiniBand) Google TPU Slice(ICI + OCS)
網路拓撲 節點內 NVSwitch 全連接 + 節點間胖樹 2D / 3D 環面網格,具方向性
交換設備 大量電子封包交換機 Cube 內銅纜直連;跨 cube 用 OCS 光路切換
網路成本 常佔叢集總成本 15–20% 或更高 OCS 與光學元件佔系統成本不到 5%
軟體複雜度 較低:拓撲在邏輯上近似扁平,CUDA 生態幫你處理 較高:需把並行軸對齊物理拓撲(XLA / shard_map
彈性 任兩點頻寬較均勻,通用性強 拓撲可依工作負載重組、故障繞道、增量部署

所以 TPU 把拓撲「攤在你面前」不是為了整工程師,而是一個非常清楚的取捨:用軟體與編譯器的複雜度,換取硬體規模化時的性價比與彈性

這個取捨之所以成立,是因為深度學習訓練的通訊模式非常「有規律」:每一輪計算,晶片幾乎都在跟固定的鄰居交換資料(例如同步梯度),像工廠流水線一樣重複同樣的動作,而環面拓撲最擅長的正是這種「跟鄰居說話」的工作。反過來說,TPU 的設計也因此高度針對深度學習訓練優化:如果搬到通用運算上,誰跟誰通訊、什麼時候通訊都難以預測,資料往往得在網格上繞遠路,這套設計就未必划算了。

結語

回到開頭那個困惑:TPU 的 slice 為什麼是 4x4x4?一路拆解下來會發現,答案不在數學課本裡,而在機房的接線方式與建置成本。本篇嘗試把重點整理成以下幾點:

  • 「幾乘幾」是晶片的座位表,不是矩陣的切法。4x4x4 說的是 64 顆晶片在機櫃裡怎麼排、怎麼接線;矩陣要怎麼切、誰算哪一塊,是 XLA 編譯器把邏輯網格「貼」到這張座位表上的結果。
  • TPU 省的是交換機的錢。cube 內用銅纜直連、cube 之間靠 OCS 轉光路;以 v4 為例,OCS 加上光模組、光纖等整套光學元件,只佔系統成本不到 5%。GPU 叢集則據估計花 15–20% 的預算在 InfiniBand 胖樹等網路設備上(NVSwitch 則算在伺服器本身的帳單裡),把拓撲藏起來,換取軟體好寫。
  • 複雜度不會消失,只會轉移。Google 省下的硬體錢,變成編譯器與工程師要扛的功課:矩陣維度要對齊 128(或 256),並行切分要貼齊物理拓撲,不然輕則 MXU 空轉,重則 job 直接卡死。

希望這篇文章能為你提供 TPU 架構設計取捨的視角,在評估 AI 基礎設施或閱讀規格表時,能做出更務實的判斷。
